Автомобиль Renault Megane (Рено Меган)

5.1.8 Снятие и установка топливоподкачивающего насоса

Снятие и установка топливоподкачивающего насоса

Прежде чем начинать работу, см. предупреждение в Разделе Топливная и выхлопная система - бензиновые модели.

СНЯТИЕ

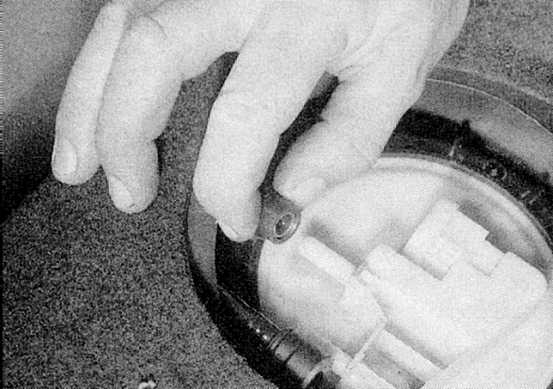

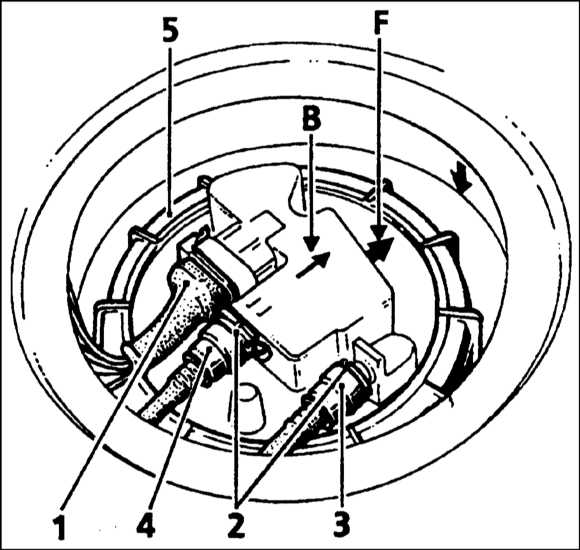

1. Отсоедините кабель массы от батареи (обратитесь к Главе Электрооборудование двигателя для моделей Scenic). Если автомагнитола в вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. 2. Снимите заднее сиденье или подушку заднего сиденья как описано в Главе Кузов, чтобы получить доступ к крышке топливоподкачивающего насоса. 3. С помощью отвертки снимите с пола пластмассовую крышку, чтобы получить доступ к насосу (обратитесь к сопроводительной иллюстрации). 4. Отключите разъем электропроводки от топливоподкачивающего насоса и прикрепите разъем к кузову автомобиля, чтобы предотвратить его падение за бак (обратитесь к сопроводительной иллюстрации). 5a. Отметьте расположение топливных шлангов; зеленый шланг на левой стороне - подача топлива в двигательный отсек, а красный шланг рядом с разъемом электропроводки - возврат топлива (стрелки на верху насоса указывают направление потока). Отсоедините оба шланга от верхней части насоса, затем закупорьте концы шлангов, чтобы минимизировать потерю топлива (обратитесь к иллюстрациям). 5b. Специальный инструмент Renault для отсоединения топливного шланга. 5c. Соединения топливоподкачивающего насоса: 1 — Разъем электропроводки; 2 — Фиксаторы; 3 — Шланг подачи топлива; 4 — Шланг возврата топлива; 5 — Блокирующее кольцо; В — Стрелка указывает поток возврата топлива; F — Стрелка должна указывать назад и быть параллельной продольной оси автомобиля. 6a. Отверните блокирующее кольцо и снимите его с бака (обратитесь к иллюстрациям). 6b. Самодельный инструмент для снятия блокирующего кольца топливоподкачивающего насоса. 7a. Аккуратно извлеките сборку топливоподкачивающего насоса из топливного бака, стараясь не повредить рычаг датчика указателя запаса топлива. 7b. Снимите резиновое уплотнительное кольцо и проверьте его состояние. Если уплотнительное кольцо непригодно к эксплуатации, приобретите новое (обратитесь к иллюстрациям). 8. Обратите внимание, что датчик указателя запаса топлива/топливоподкачивающего насоса доступен только как полная сборка - отдельные компоненты не продаются.

УСТАНОВКА

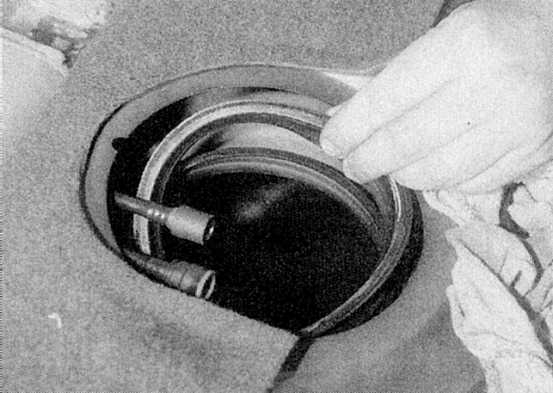

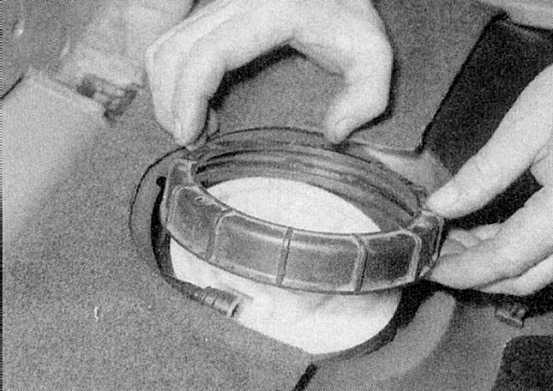

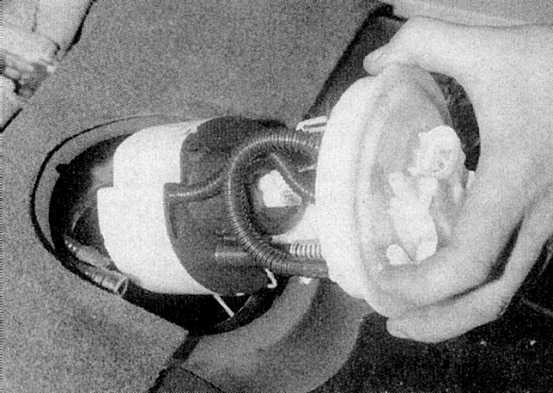

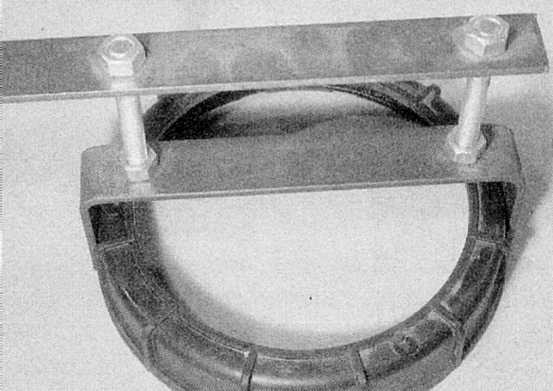

1. Убедитесь, что фильтр приемной трубки топливоподкачивающего насоса не засорен. Установите уплотнительное кольцо на верхней части топливного бака. 2. Аккуратно введите сборку насоса в топливный бак. 3. Совместите стрелку на крышке топливоподкачивающего насоса со стрелкой на топливном баке (стрелка должна быть направлена к задней части автомобиля), затем установите блокирующее кольцо. Надежно затяните блокирующее кольцо, затем повторно проверьте, чтобы метки на крышке насоса и бак оставались совмещенными. Если имеется подходящая головка, затяните блокирующее кольцо приведенным в Спецификациях усилием. 4. Подсоедините подающий и возвратный шланги к верхней части топливоподкачивающего насоса. 5. Подсоедините электропроводку 6. Подключите аккумулятор и запустите двигатель. Проверьте подающий и возвратный шланги топливоподкачивающего насоса на утечки. 7. Установите пластмассовую крышку в подушку заднего сиденья.
